Diagrama de dispersión

Un diagrama de dispersión o gráfica de dispersión o gráfico de dispersión es un tipo de diagrama matemático que utiliza las coordenadas cartesianas para mostrar los valores de dos variables para un conjunto de datos. Los datos se muestran como un conjunto de puntos, cada uno con el valor de una variable que determina la posición en el eje horizontal (x) y el valor de la otra variable determinado por la posición en el eje vertical (y).

Características •Impacto visual •Comunicación •Guía en la investigación y toma de decisiones

 Ejemplo

Proceso: Diagrama de flujo

 Proceso Pasos para la elaboración de un diagrama de dispersión

Pasos previos a la construcción de un diagrama de dispersión Paso 1: Elaborar una teoría admisible y relevante sobre la supuesta relación entre dos variables •Este paso es muy importante, puesto que el análisis de un diagrama de dispersión permite obtener conclusiones sobre la existencia de una relación entre dos variables

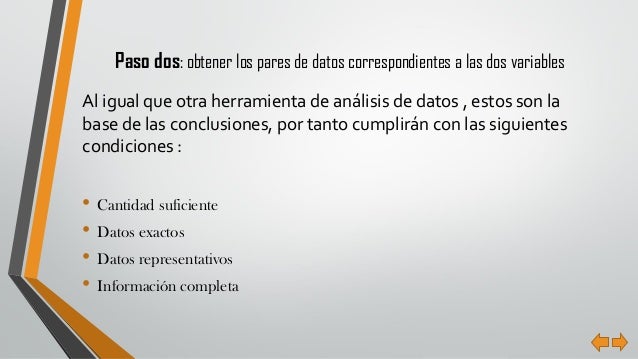

Paso dos: obtener los pares de datos correspondientes a las dos variables Al igual que otra herramienta de análisis de datos , estos son la base de las conclusiones, por tanto cumplirán con las siguientes condiciones :

•Cantidad suficiente

•Datos exactos

•Datos representativos

•Información completa

 determinar los valores máximo y mínimo de cada variable

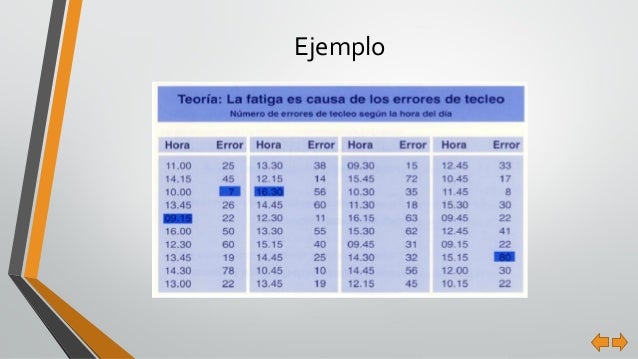

•Ejemplo: Tabla de los datos recogidos Paso 4: Decidir sobre qué eje representará a cada una de las variables Si se está estudiando una posible relación causa-efecto, el eje horizontal representará la supuesta causa.

:Trazar y rotular los ejes horizontal y vertical, juegan un papel importante al interpretar la grafica:

•a) Los ejes han de ser aproximadamente de la misma longitud, determinando un área cuadrada. •b) La numeración de los ejes ha de ir desde un valor ligeramente menor que el valor mínimo de cada variable hasta un valor ligeramente superior al valor máximo de las mismas. Esto permite que los puntos abarquen toda el área de registro de los datos. •c) Numerar los ejes a intervalos iguales y con incrementos de la variable constantes.

 • d) Los valores crecientes han de ir de abajo a arriba y de izquierda a derecha en los ejes vertical y horizontal respectivamente. • e) Rotular cada eje con la descripción de la variable correspondiente y con su unidad de medida.

• Paso 6: Marcar sobre el diagrama los pares de datos

Nombre

1) ¿Cual es el tema de la pagina?

a)herramientas basicas de calidad b)herramientas c)herramientas basicas d)todas las anteriores

2) Menciona una herramienta basica de calidad:

a)diagrama de Ishikawa b)hoja de verificacion c)grafico de control d)todas las anteriores

3) ¿De que otra forma se le conoce al diagrama de Ishikawa?

a)ambito economico b)ambito de la industria c)ambito social d)todas las anteriores

4) ¿Para que ambito fue desarrollado el diagrama de Ishikawa?

a)diagrama causa b)diagrama causa-efecto c)diagrama de espina de pez d)todas las anteriores

5) ¿De que otra forma se le llama a la hoja de verificacion?

a)hoja de control o chequeo b)diagrama de espina de pez c)histograma d)ninguna de las anteriores

6) Es una representacion grafica de los distintos valores que toma una caracteristica correspondiente a un proceso:

a)grafico de control b)hoja de verificacion c)histograma d)diagrama de Ishikawa

7) Es una representacion grafica de una variable en forma de barras, donde la superficie de cada barra es proporcionala a la frecuencia de los valores representados:

a)histograma b)diagrama de pareto c)diagrama de dispersion d)muestreo estratifico

8) Es una grafica para organizar dotos de forma que estos queden en orden descendente, de derecha a izquierda y separadom por barras:

a)diagrama de pareto b)grafico de control c)histograma d)diagrama de Ishikawa

9) Es un tipo de diagrama matematicoque utiliza las coordenadas cartesianas para mostrar los valores de dos variables para un conjunto de datos:

a)histograma b)diagrama de pareto c)diagrama de dispersion d)muestreo estratifico

10) Es una herramienta estadistica que clasifica los elementos de una poblacion que tiene afinidad para asi analizarlos y determinar causas comunes de su comortamiento:

 Aquí les dejo un video
